L'ultimo corso dello studio ParametricArt, oltre a modellare ed analizzare un'architettura famosa, ha affrontato anche il tema della modellazione per il design. Il soggetto scelto è stato la tegliera dell'Alessi di Michael Graves, semplice oggetto di design che presenta alcuni luoghi di modellazione complessa, utili a richiamare importanti concetti e comandi del software.
Quando si modella un qualunque oggetto, prima di tutto bisogna capire se questo è una forma organica o al contrario, contraddistinto da chiare primitive geometriche. La teiera Alessi fa parte del secondo insieme. Passo successivo è stato estrapolare le primitive geometriche che per questo soggetto sono principalmente forme di rivoluzione: due tronchi di cono (corpo principale e becco), un toro ed una porzione di toro per il manico e l'impugnatura. Generate velocemente le superfici di rivoluzione, si è passati alla modellazione dei particolari, come i raccordi sul corpo principale e l'impugnatura. Tra questi, importanti riflessioni sono scaturite durante la costruzione della superficie per rete di curve che connette i due tronchi di cono. La continuità delle parti è stata perseguita attraverso comandi avanzati ed il continuo controllo delle curve isofote.

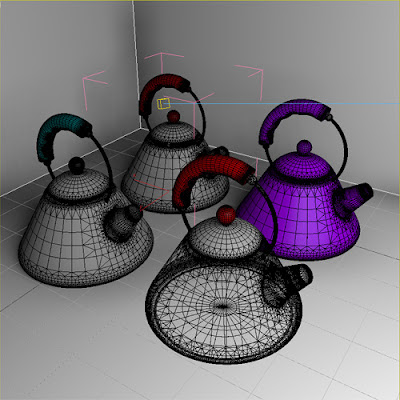

Per la costruzione delle immagini in 3DsMax è fondamentale una tassellazione in linea di massima strutturata, ottenendo un modello mesh semplice ed ordinato su cui porre i materiali che sono stati creati dai partecipanti, che in questo modo hanno proposto delle varianti al modello originale.
Attraverso questo lavoro si è cercato di acquisire gli strumenti per la costruzione di modelli corretti ed essenziali nella matematica, arrivando ad un prodotto più facile da comunicare per mezzo di Rendering.
