Prove di Reverse Engineering.....

Quello che vediamo spaccato a metà è l'acquisizione allo scanner laser 3D di un esemplare dell' S62 (quindi un modello mesh), vecchio telefono dato alle famigie dalla SIP. La volontà è quella di ricostruire attraverso una rappresentazione NURBS la parte anteriore dell'involucro, rappresentato in figura per mezzo della mesh di acquisizione.
Primo passo è  individuare le pezze che suddivideranno l'oggetto per ospitare superfici quadrilatere. La superficie non presenta spigoli, quindi luoghi i discontinuità, motivo per cui i bordi delle pezze dovranno ricalcare parti in cui vi è una forte variazione della superfici (smussi), questo permetterà di creare una rete primaria di curve  (griglia nera in figura) che disegnerà l'oggetto nelle pezze principali, da dividere ulteriormente in maniera tale da definire sempre quattro lati per tutte le superfici.

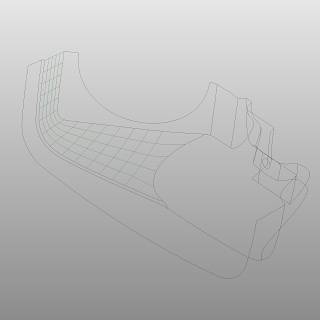

Prendiamo in considerazione una delle pezze, quella anteriore, come già dichiarato. Una volta date le informazioni ai bordi, è necessario informare la parte interna del dominio. Attraverso  Grasshopper, riesco a creare un piccolo algoritmo che mi disegna sulla mesh la rete di curve utili a dare le informazioni interne alla superficie da ricostruire matematicamente (il comando è superficie da rete di curve).

Il risultato non è dei migliori, ma sono in grado di migliorarlo avendo identificato le variabili utili alla risoluzione del problema.
